グラビアシリンダーとは？
グラビア印刷技術は、新聞、ラベル、食品包装など、幅広く利用されています。この工程の中核を成すのがグラビアシリンダーです。グラビアシリンダーは、印刷品質・効率・精度を左右する重要な部品です。本記事では、シリンダーの製造方法と、高性能印刷に欠かせない理由を解説します。
グラビアシリンダーとは？
グラビア印刷において、シリンダーは印刷品質と一貫性を担う中核要素です。その主な役割は、インクを基材へ転写し、最終的なグラフィックを形成することです。表面にはインクを保持する微細なセルが刻まれており、シリンダーが基材に圧着することでインクが正確に転写され、精細なグラフィックを印刷できます。
そのため、シリンダーの設計と品質は、最終的な出力の鮮明さ、一貫性、そして色鮮やかさに大きく影響します。これが、大量かつ高品質の印刷において不可欠な要素とされる理由です。
グラビアシリンダーの製造方法
シリンダーは、単なる金属ロールではなく、優れた印刷品質と効率を実現する鍵となります。基材の準備から彫刻に至るまで、緻密な工程を経て製造されます。
グラビアシリンダーの製造
グラビアシリンダーは通常、耐久性のある鋼製ベースが用いられ、優れた安定性と構造強度を備えています。シリンダーの外層には、薄い銅層がコーティングされています。銅は柔らかいため、複雑なセルの精密な彫刻に適しています。場合によっては、表面に亜鉛などの金属層が追加され、特定の印刷要件や特殊な視覚効果に対応します。
グラビアシリンダーの彫刻
シリンダーへの彫刻方法には「電気機械式彫刻」「レーザー彫刻」「化学エッチング」の3種類があり、それぞれに優れた利点があります。彫刻セルの深さやサイズはさまざまで、インクの転写効率と色の鮮やかに直結するため、適切な彫刻方法を選択することが重要です。このセクションでは、これらの方法について詳しく説明し、理解を深めていきます。
電気機械式彫刻
電気機械式彫刻は、グラビア印刷において広く用いられている方法です。ダイヤモンド針（先端にダイヤモンドがついた鋭利な工具）を用いて、印刷シリンダーにセルを機械的に彫刻します。高周波で振動することで、セルを正確に刻むことできます。この方法は、効率的で、均一な品質、そして優れたデザイン解像度を実現するため、大量生産に最適です。現在では、製品包装の印刷に多く使用されています。レーザー彫刻
レーザー彫刻は高出力レーザーを用いて、シリンダーに直接精巧なセルをエッチングする現代的な方法です。レーザーは、材料を気化させ、摩耗を抑えながら複雑で精緻なデザインを彫刻できます。そのため、レトルトパウチや複雑な文字デザインの印刷に適しています。化学エッチング
化学エッチングは伝統的な方法です。まず、シリンダーに耐腐食性材料であるフォトレジストを塗布し、覆われた部分がエッチングされるのを防ぎます。次に、覆われていない部分を酸にさらすことにより表面を溶解させ、インクを保持する微細なセルを形成します。エッチング時間を調整することで、セルの深さとサイズを制御でき、微細なディテールを実現できます。そのため、化学エッチングは紙幣や証明書など精密さが求められる印刷に適しています。
グラビアシリンダーの品質が重要な理由
印刷の鮮明さや色の一貫性は、シリンダーの品質に直結します。そのため、シリンダーの彫刻は精密に施されることが不可欠です。
前セクションで説明したように、シリンダーにはさまざまな深さとサイズの微細なセルが彫刻されています。これらのセルはインクを保持するように設計されており、色の濃度とグラフィックのディテールに影響を与えます。これらのセルの特性は印刷品質に大きな影響を与えます。
セルの深さ
深いセルはより多くのインクを保持でき、より暗い色調を生み出します。一方、浅いセルは保持できるインクは少なく、より明るい色調を生み出します。
セルの均一性
セルの彫刻が不均一だと、色ムラが目立ち、グラフィックの鮮明度が低下する可能性があります。
セルの形状とサイズ
セルの形状が不正確であったり、サイズが不均一だと、十分なインクを保持されず、画像がぼやけたり、細部が失われたりする可能性があります。
したがって、グラビアシリンダーの高精度な彫刻と品質評価は不可欠です。
印刷前のグラビアシリンダーのテスト方法
グラビア印刷機をフル稼働させるにはコストがかかり、大量の印刷素材ロールを消費するため、この段階でミスを特定するには多大なコストがかかります。これを回避するため、事前に校正機を用いて試し刷りをすることができます。これにより、製造者と顧客の両方が、生産開始前にデザインの正確性や色再現性を事前確認できます。
校正機での印刷により、以下の重要な要素を確認することができます。
彫刻の精度
細い線や複雑な模様を正確に再現します。
色濃度と鮮明度
色が鮮やかで、均一であり、デザインに忠実であることを確認します。
基材への適合性
インクが材料に適切に付着していることを確認します。
印刷全体の精度
位置合わせ、鮮明度、そして全体的な印刷品質を検証します。
本格的な印刷前に潜在的な問題を特定し解決することによって、校正機での印刷は印刷プロセスを合理化し、スムーズで効率的な印刷を実現します。
グラビアシリンダーのメンテナンスと寿命
グラビアシリンダーの使用寿命を延ばし、一貫した印刷品質を確保するには、定期的なメンテナンスが不可欠です。シリンダーは、特に長時間の生産工程では、時間の経過とともに必然的に摩耗します。不適切な洗浄や過度の印刷圧力によっても品質に影響を与える可能性があります。このような摩耗は、出力の鮮明度の低下、色ムラや欠陥のリスクを高める可能性があります。
重要なメンテナンス方法は次のとおりです。
定期的な洗浄
シリンダーを定期的に清掃することで、ゴミを取り除き、表面の損傷を防ぐことができます。
表面の再コーティング・交換
必要に応じて表面を再コーティングまたは交換することで、安定したインク転写と高品質な出力を確保できます。
過剰な機械的圧力の回避
不要な圧力を防ぐことで表面の摩耗が軽減され、シリンダーの寿命が延びます。
シリンダーの適切な保管
適切な保管は、環境によるダメージや取扱いリスクを最小限に抑え、コスト削減とダウンタイムの防止につながります。
まとめ
結論として、シリンダーの品質は、高品質な印刷を行う上で重要な要素です。また、最終的な印刷物の鮮明さ・色再現性・一貫性を決定づけます。そのため、精密な彫刻と適切なメンテナンスは一貫した品質を実現するために不可欠です。

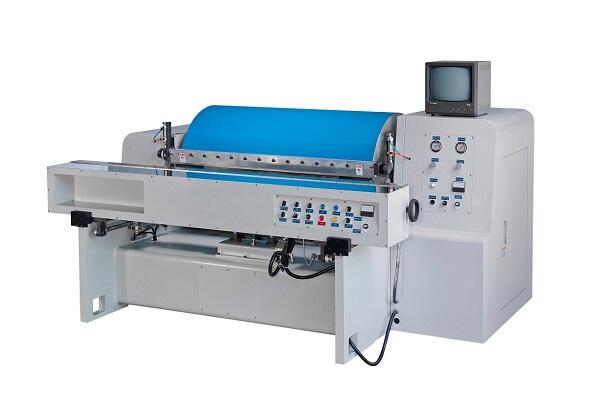

大量生産前にシリンダーの性能を確認するには、信頼できる「校正機」が不可欠です。友典の高精度校正機は、正確で高解像度の試し刷りを行い、事前に彫刻精度、色濃度、材料の適合性や品質を確認できるようサポートします。試し刷りを行うことで、コストのかかるエラーを回避し、材料等の廃棄を効果的に削減します。友典のグラビアシリンダー校正機についてさらに詳しくお知りになりたい方はぜひお問い合わせください。
